เครื่องวัดอัตราการไหลเป็นเครื่องมือที่ใช้ตรวจวัดหรือบันทึกค่าอัตราการไหลเชิงปริมาตรหรือมวลของแก๊สหรือของเหลว ซึ่งอาจจะรู้จักในชื่อของ flow gauges, flow indicators, liquid meters หรือ flow rate sensors โดยเครื่องวัดอัตราการไหลจะให้ผลการตรวจสอบที่แม่นยำ หรือใช้ควบคุมการไหลผ่านเส้นท่อ ทั้งน้ำ อากาศ ไอน้ำ น้ำมัน แก๊ส และของเหลวชนิดอื่น และนอกจากนี้แอปพลิเคชันที่จำเพาะสำหรับการตรวจวัดอัตราการไหลยังช่วยให้สามารถจัดการและควบคุมการไหลได้อย่างสะดวก รวดเร็ว:
- เข้าใจและตรวจสอบการไหลในเส้นท่อ
- ปรับปรุงประสิทธิภาพ
- แก้ไขปัญหาด้านอุปกรณ์และประหยัดค่าใช้จ่ายที่สิ้นเปลือง
การเข้าถึงข้อมูลได้อย่างถูกต้องและทันท่วงทีทำให้สามารถควบคุมการไหลได้ ซึ่งเป็นสิ่งจำเป็นสำหรับผลิตภัณฑ์ที่มีคุณภาพ เพื่อให้ดำเนินการได้อย่างปลอดภัยและควบคุมต้นทุนการดำเนินงานได้
เครื่องวัดอัตราการไหลประเภทต่างๆ
Badger Meter นำเสนอโซลูชั่นเครื่องวัดอัตราการไหลที่ช่วยให้ปรับปรุงการดำเนินงานภายใต้การออกแบบที่เหมาะสำหรับ น้ำมันและแก๊ส น้ำและน้ำเสีย รวมถึงสารเคมีในอุตสาหกรรมปิโตรเคมีด้วยเทคโนโลยีเหล่านี้:
- Differential pressure (DP) meters
- Positive displacement (PD) meters
- Ultrasonic meters
- Vortex meters
- Coriolis meters
- Electromagnetic meters
- Variable area meters
- Turbine meters

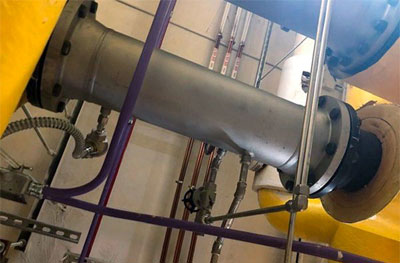

Differential pressure (DP) meters
เครื่องวัดความดันแตกต่างใช้วัดอัตราการไหลของของเหลวภายในท่อ โดยอาศัยหลักการวัดค่าแรงดันตกคร่อมระหว่างจุดสองจุด และใช้สมการ Bernoulli’s equation เพื่อนำมาคำนวณหาค่าอัตราการไหล เหมาะสำหรับการใช้งานที่มีการใช้ตัวกรอง การแลกเปลี่ยนความร้อน ตัวป้องกันการไหลย้อนกลับ และท่อชนิดอื่นๆ และข้อดีที่เครื่องวัดอัตราการไหลชนิดนี้เป็นที่นิยมเนื่องจาก ไม่มีชิ้นส่วนเคลื่อนไหว จึงไม่จำเป็นต้องบำรุงรักษามากนัก

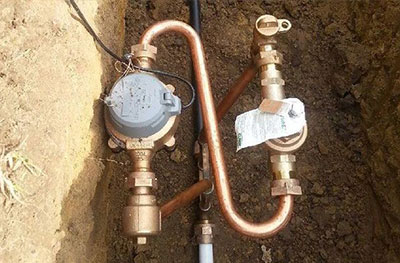

Positive displacement (PD) meters
เครื่องวัดอัตราการไหลชนิดนี้ใช้วัดอัตราการไหลในเชิงปริมาตรของของเหลวหรือแก๊ส ใช้หลักการแทนที่ด้วยเชิงกล ซึ่งมีการเคลื่อนที่ที่เป็นจังหวะ โดยในแต่ละจังหวะจะทำให้เกิดอัตราการไหลเชิงปริมาตรที่มีค่าแน่นอน และจะทำให้เกิดสัญญาณพัลส์ เพื่อใช้ในการคำนวณปริมาตรของการไหล
Ultrasonic meters
เครื่องวัดอัตราการไหลแบบอัลตราโซนิคใช้ตรวจวัดของเหลวที่ไหลผ่านท่อ เทคโนโลยีคลื่นเสียงความถี่สูงทั้งประเภท ได้แต่ Doppler และ Transit time โดยเทคโนโลยี Doppler ใช้วัดความแตกต่างของความถี่คลื่นเสียงที่สะท้อนจากฟองแก๊สหรืออนุภาคที่อยู่ในกระแสการไหล เหมาะสำหรับระบบเติมอากาศ หรือน้ำสกปรก และ เทคโนโลยี Transit time ใช้หลักการวัดความแตกต่างของเวลาระหว่างสัญญาณไปและกลับ ซึ่งเป็นแปรผันตรงกับอัตราการไหลของน้ำ เครื่องวัดอัตราการไหลชนิดนี้มักถูกเลือกเนื่องจากความแม่นยำสูง การบำรุงรักษาต่ำ ไม่จำเป็นต้องตัดต่อท่อ ติดตั้งง่าย ไม่จำเป็นต้อง shutdown ระบบ

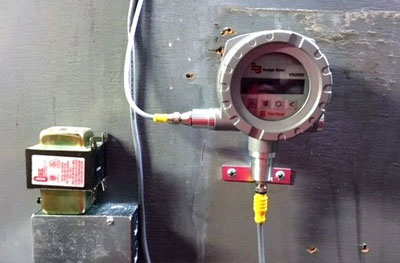

Vortex meters
เครื่องวัดอัตราการไหลที่อาศัยหลักการแกว่งของชิ้นส่วนภายใน ใช้ตรวจวัดของเหลว แก๊ส และไอระเหย โดยชิ้นส่วนขนาดเล็กมีการสั่นด้วยความกี่ที่แปรผันตรงกับความเร็วของของเหลวที่กำลังเคลื่อนที่ และจะถูกแปลงเป็นสัญญาณไฟฟ้าอ่านค่าได้เป็นความเร็วในเชิงปริมาณ เครื่องวัดอัตราการไหลชนิดนี้มีช่วงการตรวจวัดที่กว้าง มีความสามารถในการทำซ้ำสูง ความแม่นยำสูงสำหรับขมมมมอ องเหลว แก๊ส และไอน้ำอิ่มตัว

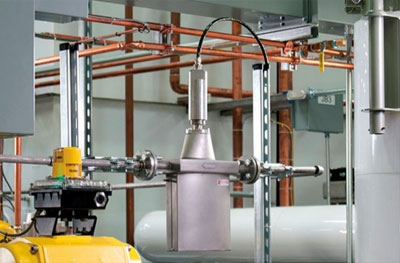

Coriolis meters
เครื่องวัดอัตราการไหลแบบ Coriolis สามารถตรวจวัดอัตราการไหลเชิงมวลและความหนาแน่น เมื่อของไหลไหลผ่านท่ออ่อน แรงที่เกิดจากการไหลของจะทำให้ท่ออ่อนบิดซึ่งเป็นสัดส่วนกับมวล เครื่องวัดอัตราการไหลชนิดนี้ได้รับการยอมรับในด้านความแม่นยำ สะดวกในการติดตั้ง และสามารถตรวจวัดได้ทั้งอัตราการไหลเชิงมวล รวมทั้งประยุกต์ใช้สำหรับการวัดความหนาแน่น (Density) ของสสารได้อีกด้วย

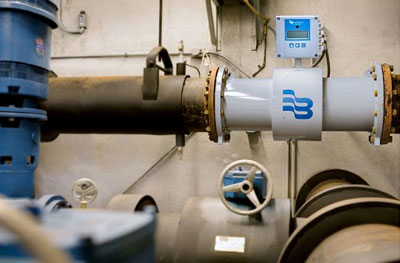

Electromagnetic meters
เครื่องวัดอัตราการไหลแบบสนามแม่เหล็กไฟฟ้าทำงานภายใต้กฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์เพื่อใช้ในการตรวจวัดความเร็วของของเหลว เมื่อของเหลวเคลื่อนที่ผ่านสนามแม่เหล็กไฟฟ้า จะมีการสร้างสัญญาณไฟฟ้าเกิดขึ้น ซึ่งเป็นสัดส่วนโดยตรงกับการเปลี่ยนแปลงของแรงดันไฟฟ้าเมื่อมีของเหลวเข้ามาให้สนามแม่เหล็กไฟฟ้า เนื่องจากเครื่องวัดอัตราการไหลแบบสนามแม่เหล็กไฟฟ้าไม่มีชิ้นส่วนเคลื่อนไหว จึงเป็นตัวเลือกที่เหมาะสมสำหรับการใช้งานสำหรับน้ำเสีย หรือของเหลวที่สกปรก รวมถึงต้องการการบำรุงรักษาที่น้อย ช่วง turndown ที่กว้าง สามารถใช้ตรวจวัดสารเคมีที่มีฤทธิ์กัดกร่อน และสามารถใช้ในงานที่ต้องการความสะอาด เช่น ในด้านอาหาร
Variable area meters
เครื่องวัดอัตราการไหลแบบ Variable area ใช้ตรวจวัดปริมาตร โดยมีลักษณะเป็นลูกลอย อาศัยแรงที่ยกตัวขึ้นจากการไหลของของเหลว เหมาะสำหรับของเหลวทุกชนิด เช่น น้ำ น้ำมัน หรือแม้กระทั่ง สามารถวัดลม และแก๊สได้อีกด้วย และนอกจากนี้ยังใช้งานง่าย ราคาไม่สูง ง่ายต่อการบำรุงรักษา และไม่จำเป็นต้องใช้อุปกรณ์อิเล็กทรอนิกส์ในการอ่านค่า

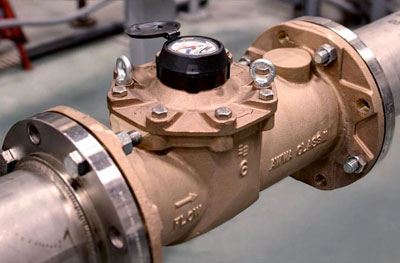

Turbine meters
เครื่องวัดอัตราการไหลแบบใบพัดใช้พลังงานกลจากการไหลของของเหลวเพื่อหมุนใบพัด โดยความเร็วในการหมุนของใบพัดเป็นสัดส่วนโดยตรงกับความเร็วของของเหลวที่ไหลผ่านมิเตอร์ นอกจากนี้เครื่องวัดชนิดนี้ยังสามารถตรวจวัดความเร็วของของเหลว แก๊ส และไอระเหยได้อย่างแม่นยำ ราคาไม่สูงมากนัก มีความสามารถในการทำซ้ำสูงและโดดเด่นภายใต้การใช้งานในอุณหภูมิและความดันที่หลากหลาย
การเลือกใช้โซลูชั่นเครื่องตรวจวัดอัตราการไหลที่เหมาะสม
ด้วยโซลูชั่นเครื่องตรวจวัดอัตราการไหลที่หลากหลาย จึงสามารถเลือกใช้เครื่องมีที่เหมาะกับการใช้งานได้ หากกำลังค้นหาโซลูชั่นการวัดอัตราการไหลที่มีประสิทธิภาพ ลดการบำรุงรักษาหรือเปลี่ยนจากระบบเก่า Badger Meter เป็นหนึ่งโซลูชั่นที่ดี เนื่องจากมีเครื่องตรวจวัดอัตราการไหลที่ครบครันสำหรับเลือกใช้งานในทุกอุตสาหกรรม
