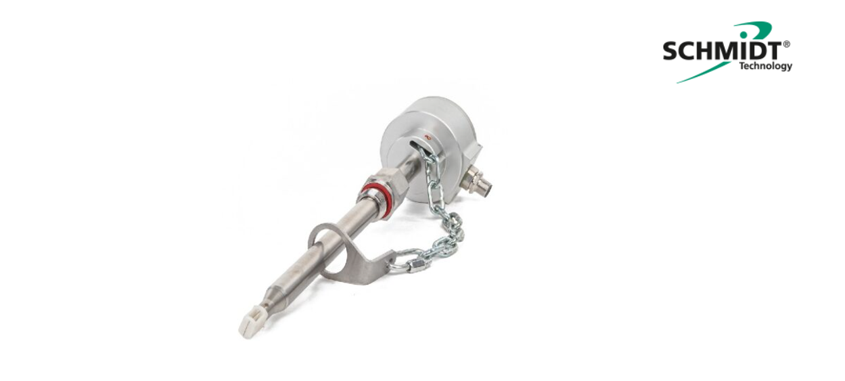

เซ็นเซอร์วัดอัตราการไหลของอากาศและก๊าซที่มีอุณหภูมิสูง สามารถตรวจวัดการไหลที่ต่ำได้ตั้งแต่ 0.2 m/s
การวัดอัตราการไหลและ/หรือ ปริมาตรการไหลที่มีอุณหภูมิสูงถึง 350 องศาเซลเซียส มีความสำคัญเป็นอย่างมากสำหรับหลายการใช้งาน เนื่องจากต้องคำนึงถึงประสิทธิภาพการใช้พลังงาน การตรวจวัดปริมาณ และการควบคุมระบบ
มีกลไกที่แข็งแรง, มีการตรวจวัดค่าที่แม่นยำ และมีเสถียรภาพในระยะยาว ถึงแม้จะติดตั้งในสถานที่ที่แตกต่างกัน
| ความชื้น | โหมดการตรวจวัด: ไม่มีการควบแน่น (< 95 % RH); ความชื้นสัมพัทธ์ในอากาศสูงร่วมกับอุณหภูมิสูง สามารถทำให้การตรวจวัดมีการคลาดเคลื่อนได้ |
| ความดันในการทำงาน (สูงสุด) | ที่ความดันบรรยากาศ (700 … 1,300 hPa) / 16 บาร์ (ออฟชั่นเสริม: แรงดันส่วนเกิน) |
| จอแสดงผล | 4 x Duo-LED (เขียว / แดง / ส้ม) |
| แรงดันไฟฟ้า | 24 V DC ± 20 % |
| การใช้กระแสไฟฟ้า | โดยทั่วไป 50 mA (สูงสุด 250 mA) |
| เวลาเริ่มต้น | ประมาณ 10 วินาที หลังจากเปิดเครื่อง |
| Output แบบอนาล็อก สำหรับ wN และ TM
(ประเภท: Auto U / I) |
Auto-U/I: 0 … 10 V / 4 … 20 mA (ลักษณะสัญญาณขึ้นอยู่กับ RL)
Voltage output: RL ≥ 550 Ω (ป้องกันการลัดวงจร) Current output: RL ≤ 500 Ω การเปลี่ยนแปลงฮีสเทอรีซีส: 50 Ω CL ≤ 10 nF |
| พัลส์เอาต์พุต: การส่งสัญญาณ | 0 … 100 Hz หรือ 1 อิมพัลส์ / m3 หรือเลือกความถี่ได้ (10 … 100 Hz) |
| พัลส์เอาต์พุต: เทคโนโลยี | 1. Highside-driver (open collector at protected supply voltage; not galvanically isolated)
High level: > supply voltage – 3 V 2. Semiconductor relay (galvanically isolated), max. 30 V / 50 mA |
| Fieldbus (ออฟชั่นเสริม) | Profibus DP / DeviceNet |
| การต่อไฟฟ้า | Plug-in connector M12 (A-coded), male, 8-pole (shielded), screwed |
| ความยาวสายเคเบิลสูงสุด | อินเตอร์เฟซแรงดันไฟฟ้า: 15 เมตร
อินเตอร์เฟซกระแสไฟฟ้า (เอาต์พุตพัลส์): 100 เมตร |
| ตำแหน่งการติดตั้ง | ไม่มีกฎเกณฑ์ (ที่บรรยากาศ; ภายใต้สภาวะความดันสูงแนะนำให้ติดตั้งในแนวนอน) |
| การติดตั้งที่สามารถยอมรับได้ | ± 3° สัมพันธ์กับทิศทางการไหล |
| ประเภท/ระดับการป้องกัน | IP65 (ตัวเครื่อง), IP54 (โพรบ) / III (SELV) หรือ PELV (EN 50178) |
| ความยาวโพรบ | 250 / 400 / 600 / 1,000 มิลลิเมตร (สำหรับทั้ง: โพรบขนาดกะทัดรัด และโพรบแบบรีโมต) |
| น้ำหนัก | สูงสุด 550 กรัม (400 มิลลิเมตร input length) / 800 กรัม (เวอร์ชั่น field bus) |
| ความยาวสายเคเบิล (เวอร์ชั่นรีโมต) | สามารถเลือกได้: 1 … 10 เมตร (ขั้นละ 1 ม.) |
| ปริมาณการตรวจวัด | อัตราการไหล wN, ตามเงื่อนไขมาตรฐาน1) อุณหภูมิของไหล TM |
| การตรวจวัดของไหล | อากาศสะอาด ไนโตรเจน ก๊าซอื่น ๆ ขึ้นกับความต้องการ |
| ช่วงตรวจวัดการไหล wN | 0 … 10 / 20 / 40 / 60 m/s |
| ขีดจำกัดล่าง-v’dkiws]ที่ตรวจวัดได้ wN | 0.2 m/s (ที่ TM = 20 °C) |
| ช่วงอุณหภูมิที่ตรวจวัด TM | 0 … +200 / +350 °C |
| เวลาในการคืนตัว wN | < 10 วินาที (หลังจากมีการเปลี่ยนแปลงอุณหภูมิ ∆ϑ = 40 K และที่ wN = 5 m/s in air) |
| อุณหภูมิในการทำงาน | |
| หัวเซนเซอร์ | 0 … +200 / 0 … +350 °C (ออฟชั่นเสริม) |
| อิเล็กทรอนิกส์ | -20 … +70 °C |
| อุณหภูมิในการเก็บรักษา | -20 … +85 °C |
| วัสดุ | |
| ตัวเครื่อง | อลูมิเนียม อโนไดซ์ |
| ท่อเซนเซอร์ | สแตนเลส 1.4571 |
| หัวเซนเซอร์ | องค์ประกอบตัวต้านทานเป็นแพลตตินัม (เคลือบแก้ว), เซรามิก |
| ข้อต่อคอมเพรสชั่น | สแตนเลส 1.4571 หรือทองเหลือง (ขึ้นอยู่กับตัวเซ็นเซอร์) |
| ความถูกต้องในการตรวจวัด | |
| มาตรฐาน wN | ± (3 % of measured value + [0.4 % of fmr; min. 0.08 m/s]) 1) |
| ค่าความแม่นยำสูง (optional) wN | ± (1 % of measured value + [0.4 % of fmr; min. 0.08 m/s]) 1) |
| ความไวในการตอบสอง (t90) wN | 3 วินาที (jump of wN from 0 to 5 m/s in air) |
| เกรเดียนท์ของอุณหภูมิ wN | < 8 K/min (at wN = 5 m/s in air) |
| อุณหภูมิ TM (wN > 2 m/s) | ± 2 K (TM = 10 … 30 °C)
± 4 K (in remaining measuring range) |
| 1) ความเร็วมาตรฐาน wN ที่สภาวะมาตรฐาน 20 °C และ 1,013.25 hPa โดยอ้างอิงจากการปรับค่า fmr = ช่วงการวัดสุดท้าย | |
