ระบบ RHVAC คืออะไร มีความสำคัญต่อหน่วยงานและโรงงานอุตสาหกรรมอย่างไร
ระบบ RHVAC: Refrigeration, Heating, Ventilation, and Air Conditioning หมายถึง ระบบทำความเย็น ระบบทำความร้อน ระบบระบายอากาศ และระบบปรับอากาศ เป็นระบบวิศวกรรมที่ถูกออกแบบมาเพื่อควบคุมสภาพแวดล้อมภายในอาคารให้เหมาะสม ทั้งในด้านอุณหภูมิ ความชื้น คุณภาพอากาศ และการหมุนเวียนอากาศ เพื่อให้เกิดความสะดวกสบาย ความปลอดภัย ประสิทธิภาพในการใช้งานพื้นที่ และประสิทธิภาพการใช้พลังงานขององค์กร ในปัจจุบันถือเป็นหนึ่งในระบบสาธารณูปโภคหลักของอาคารและโรงงานอุตสาหกรรม ไม่ว่าจะเป็นอาคารสำนักงาน โรงพยาบาล โรงแรม ศูนย์ข้อมูล (Data Center) หรือโรงงานผลิตสินค้า
สำหรับภาคอุตสาหกรรม ระบบ RHVAC ไม่ได้มีหน้าที่เพียงสร้างความเย็นหรือความสบายให้กับผู้ปฏิบัติงานเท่านั้น แต่ยังมีบทบาทสำคัญต่อกระบวนการผลิตและคุณภาพของสินค้า โรงงานหลายประเภทจำเป็นต้องควบคุมอุณหภูมิ ความชื้น และคุณภาพอากาศอย่างแม่นยำ เช่น อุตสาหกรรมอาหารและเครื่องดื่ม อิเล็กทรอนิกส์ ยา เวชภัณฑ์ รวมถึง Data Center ซึ่งอุปกรณ์และกระบวนการผลิตมีความไวต่ออุณหภูมิสูง หากระบบ RHVAC ทำงานไม่มีประสิทธิภาพ อาจส่งผลให้เครื่องจักรเกิดความร้อนสะสม ประสิทธิภาพการผลิตลดลง หรือเกิดความเสียหายต่อสินค้า
นอกจากนี้ ระบบ RHVAC ยังเป็นหนึ่งในระบบที่ใช้พลังงานสูงที่สุดของอาคารและโรงงานอุตสาหกรรม ในหลายองค์กร การใช้พลังงานของระบบปรับอากาศและระบบน้ำเย็นอาจคิดเป็นสัดส่วนมากกว่า 40–60% ของการใช้ไฟฟ้าทั้งหมด ดังนั้น การบริหารจัดการระบบ RHVAC อย่างมีประสิทธิภาพจึงเป็นปัจจัยสำคัญในการลดต้นทุนพลังงานและเพิ่มประสิทธิภาพการดำเนินงาน
ความสำคัญของการจัดการพลังงานในโรงงานอุตสาหกรรม
ในปัจจุบันอุตสาหกรรมต่าง ๆ ให้ความสำคัญกับการลดต้นทุนพลังงาน และเพิ่มประสิทธิภาพการทำงานของระบบสาธารณูปโภค โดยเฉพาะระบบ RHVAC (Refrigeration, Heating, Ventilation and Air Conditioning) ถือเป็นหนึ่งในระบบที่ใช้พลังงานสูงที่สุด โดยเฉพาะในโรงงานอุตสาหกรรม อาคารขนาดใหญ่ และศูนย์ข้อมูล (Data Center) ซึ่งมีการใช้งาน Chiller, Cooling Tower และ Pump อย่างต่อเนื่องตลอด 24 ชั่วโมง การวัดและบริหารจัดการพลังงานจึงเป็นหนึ่งในวิธีที่ช่วยลดต้นทุนด้านพลังงานได้อย่างมีนัยสำคัญ หนึ่งในเทคโนโลยีที่ได้รับความนิยมคือ การวัดอัตราการไหลด้วย Ultrasonic Flow Meter แบบ Clamp-on ซึ่งสามารถวัดอัตราการไหลของน้ำในระบบได้อย่างแม่นยำโดยไม่ต้องหยุดการทำงานของระบบ การผสานการทำงานของ Flow Meter และ Temperature Sensor จะช่วยให้ผู้ใช้งานสามารถตรวจวัดพลังงานของระบบน้ำร้อน-น้ำเย็น (Hydronic System) ได้อย่างแม่นยำ ส่งผลให้สามารถบริหารจัดการพลังงานได้มีประสิทธิภาพมากขึ้น พร้อมช่วยยืดอายุการใช้งานของระบบ RHVAC
ทำไม Ultrasonic Flow Meter จึงเหมาะกับการประหยัดพลังงานในอุตสาหกรรม
Ultrasonic Flow Meter เป็นเทคโนโลยีวัดอัตราการไหลที่ใช้คลื่นเสียงอัลตราโซนิกในการตรวจวัดของไหลภายในท่อ โดยไม่ต้องสัมผัสของเหลวโดยตรง มีข้อดีสำคัญสำหรับงานอุตสาหกรรม ได้แก่
- ไม่ต้องตัดต่อท่อ ลด Downtime ในโรงงาน Ultrasonic flow meter แบบ Clamp-on สามารถติดตั้งจากภายนอกท่อได้โดยไม่ต้องหยุดระบบการผลิต ทำให้เหมาะกับโรงงานที่ต้องการติดตั้งระบบวัดพลังงานโดยไม่กระทบการผลิต
- ไม่มีแรงดันตกคร่อม (No Pressure Loss) เนื่องจากไม่มีชิ้นส่วนอยู่ภายในท่อ จึงไม่ทำให้เกิดแรงดันตกคร่อม ส่งผลให้ระบบปั๊มทำงานได้มีประสิทธิภาพมากขึ้น และช่วยลดการใช้พลังงานของปั๊ม
- ความแม่นยำสูงในช่วงการไหลกว้าง Ultrasonic Flow Meter สามารถวัดได้ทั้ง Low Flow และ High Flow ทำให้สามารถตรวจวัดการใช้พลังงานในทุกช่วงการทำงานของระบบ RHVAC ได้อย่างแม่นยำ
- ไม่มีชิ้นส่วนเคลื่อนที่ ลดค่าบำรุงรักษา การไม่มี Moving Parts ช่วยลดค่า Maintenance และเพิ่มความน่าเชื่อถือของระบบในระยะยาว
Ultrasonic Flow Meter โซลูชันสำหรับการประหยัดพลังงาน
ในโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ ระบบ RHVAC ถือเป็นหนึ่งในระบบที่ใช้พลังงานสูงที่สุด โดยเฉพาะในส่วนของ Chiller, Cooling Tower, Pump, Heat Exchanger และ ระบบ Chilled Water / Condenser Water การควบคุมอัตราการไหลและพลังงานความร้อนในระบบเหล่านี้จึงมีความสำคัญอย่างมาก หากไม่มีการวัดค่าที่แม่นยำ อาจทำให้เกิดผลกระทบต่าง ๆ ดังนี้
- Chiller ทำงานเกินความจำเป็น
- Pump ใช้พลังงานมากเกินไป
- ระบบทำความเย็นไม่มีประสิทธิภาพ
- ค่าไฟฟ้าสูงโดยไม่จำเป็น
ระบบเหล่านี้ต้องทำงานอย่างต่อเนื่องเพื่อควบคุมอุณหภูมิในกระบวนการผลิตหรือภายในอาคาร หากไม่มีการตรวจวัดและควบคุมอย่างเหมาะสม อาจทำให้เกิดการสูญเสียพลังงานจำนวนมากโดยไม่จำเป็น การนำ Ultrasonic Flow Meter ที่สามารถทำงานเป็น Energy Meter เข้ามาใช้งาน จะเป็นหนึ่งในโซลูชันที่ช่วยเพิ่มประสิทธิภาพและลดต้นทุนด้านพลังงานได้อย่างมีประสิทธิภาพ
หลักการทำงานของ Ultrasonic Flow Meter

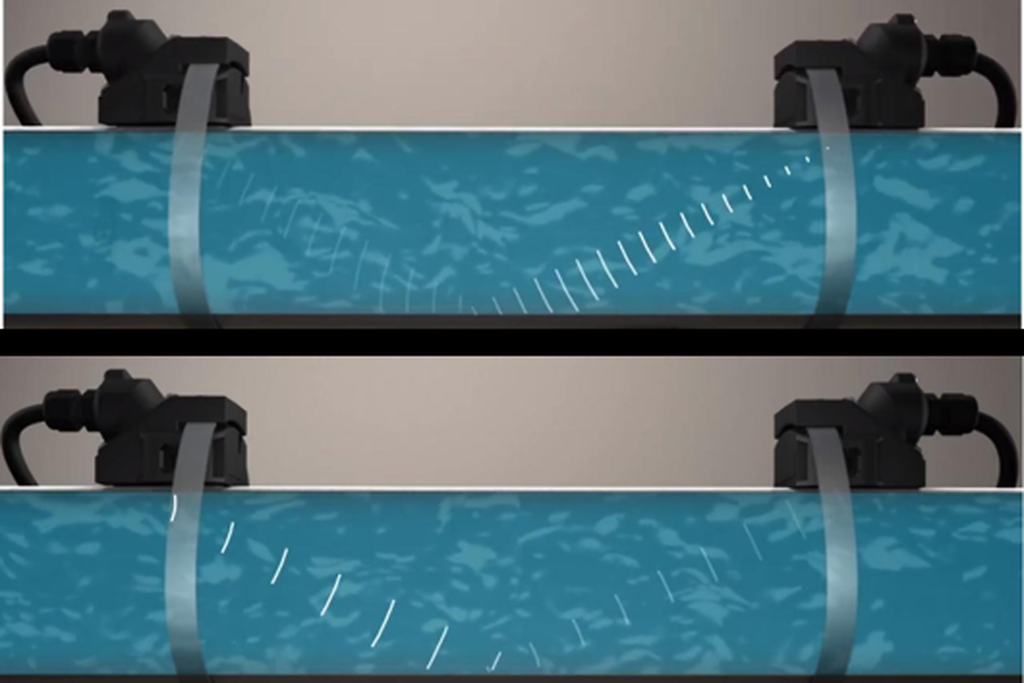

Ultrasonic Flow Meter แบบ Clamp-on ใช้หลักการ Transit-Time Ultrasonic Measurement โดยติดตั้งเซนเซอร์ภายนอกท่อ ทำให้สามารถวัดอัตราการไหลได้โดยไม่ต้องตัดท่อหรือหยุดระบบ การทำงานของ Ultrasonic Flow Meter ประกอบด้วย
- ตัวส่งสัญญาณ จะปล่อยคลื่น Ultrasonic ผ่านของไหลภายในท่อ
- คลื่น Ultrasonic จะเดินทางผ่านของไหลทั้ง
- ตามทิศทางการไหล
- สวนทิศทางการไหล
- เมื่อของไหลมีการเคลื่อนที่ ความเร็วในการเดินทางของคลื่นในแต่ละทิศทางจะไม่เท่ากัน
- เครื่องจะวัดความแตกต่างของเวลาในการเดินทางของคลื่น (Time Difference)
- จากนั้นนำค่าที่ได้มาคำนวณเป็นความเร็วของของไหล
- คำนวณเป็นอัตราการไหล (Flow Rate)
การทำงานเป็น Energy Meter

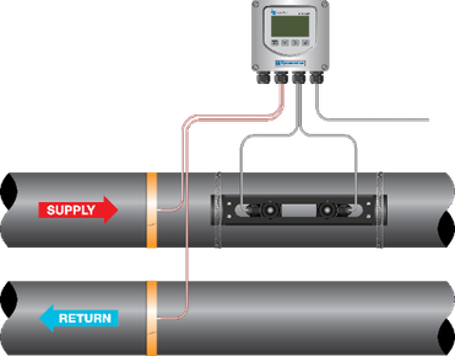

นอกจากการวัดอัตราการไหลแล้ว Ultrasonic Flow Meter ยังสามารถทำงานเป็น Energy Meter ได้โดยการติดตั้งเซนเซอร์วัดอุณหภูมิ (Temperature Sensors) เพิ่มเติม ระบบจะวัดค่าดังต่อไปนี้
- อัตราการไหลของน้ำ (Flow Rate)
- อุณหภูมิขาเข้า (Supply Temperature)
- อุณหภูมิขาออก (Return Temperature)
เมื่อได้ค่าทั้งหมดแล้ว เครื่องจะนำมาคำนวณพลังงานความร้อนในระบบตามหลักการ
พลังงานความร้อน = อัตราการไหล × ความต่างอุณหภูมิ × ค่าความจุความร้อนของน้ำ
ค่าที่ได้สามารถแสดงผลเป็น:
- kW
- kWh
- BTU
- Ton of Refrigeration
ทำให้สามารถทราบพลังงานที่ระบบ RHVAC ใช้จริงได้อย่างแม่นยำ

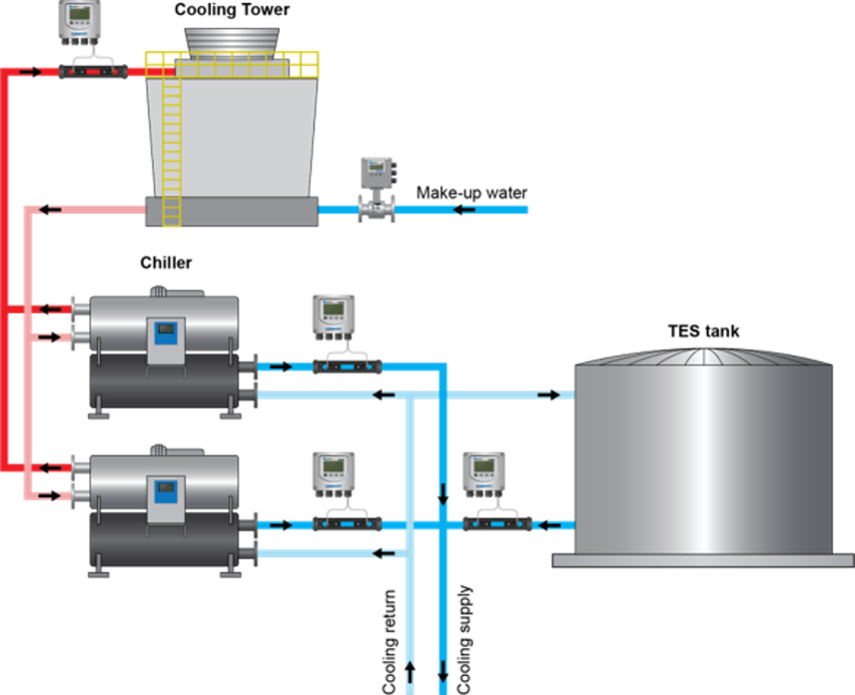

จากภาพ เป็นตัวอย่างระบบ Cooling Water / Chilled Water ที่ติดตั้ง Ultrasonic Clamp-on Flow Meter และ Electromagnetic Flow Meter เพื่อวัดอัตราการไหลของน้ำในแต่ละส่วนของระบบหลายตำแหน่ง เพื่อบริหารจัดการพลังงาน (Energy Management) ตรวจสอบประสิทธิภาพการทำงานของอุปกรณ์ และช่วยลดต้นทุนด้านพลังงาน
- Cooling Tower (หอระบายความร้อน): รับน้ำร้อนจาก Chiller มาระบายความร้อนออกสู่บรรยากาศ และมีท่อเติมน้ำทดแทน (Make-up water) เข้าสู่ระบบ
- Chiller (เครื่องทำน้ำเย็น): เครื่องระบายความร้อนเพื่อผลิตน้ำเย็นส่งไปใช้งาน
- TES tank (Thermal Energy Storage tank): ถังเก็บสะสมพลังงานความร้อน/เย็นเพื่อช่วยบริหารจัดการโหลด
- ท่อลำเลียง: แบ่งเป็นสายส่งน้ำเย็น (Cooling supply) และสายรับน้ำร้อนกลับ (Cooling return) พร้อมติดตั้งเซนเซอร์ตรวจวัดในแต่ละจุด
ซึ่งสามารถช่วยลดอัตราการไหลของน้ำเย็นเฉลี่ย (Chilled water flow rate) ให้เหมาะกับภาระงานจริง (Typical loads) ช่วยให้สามารถเดินปั๊มน้ำด้วยความเร็วรอบที่ต่ำลง พร้อมการมอนิเตอร์อย่างใกล้ชิด และเปลี่ยนจากการใช้อัตราการไหลแบบคงที่ (Constant flow) ไปเป็นระบบปรับอัตราการไหลตามจริง (Variable flow) ซึ่งช่วยประหยัดพลังงานปั๊มได้อย่างมาก

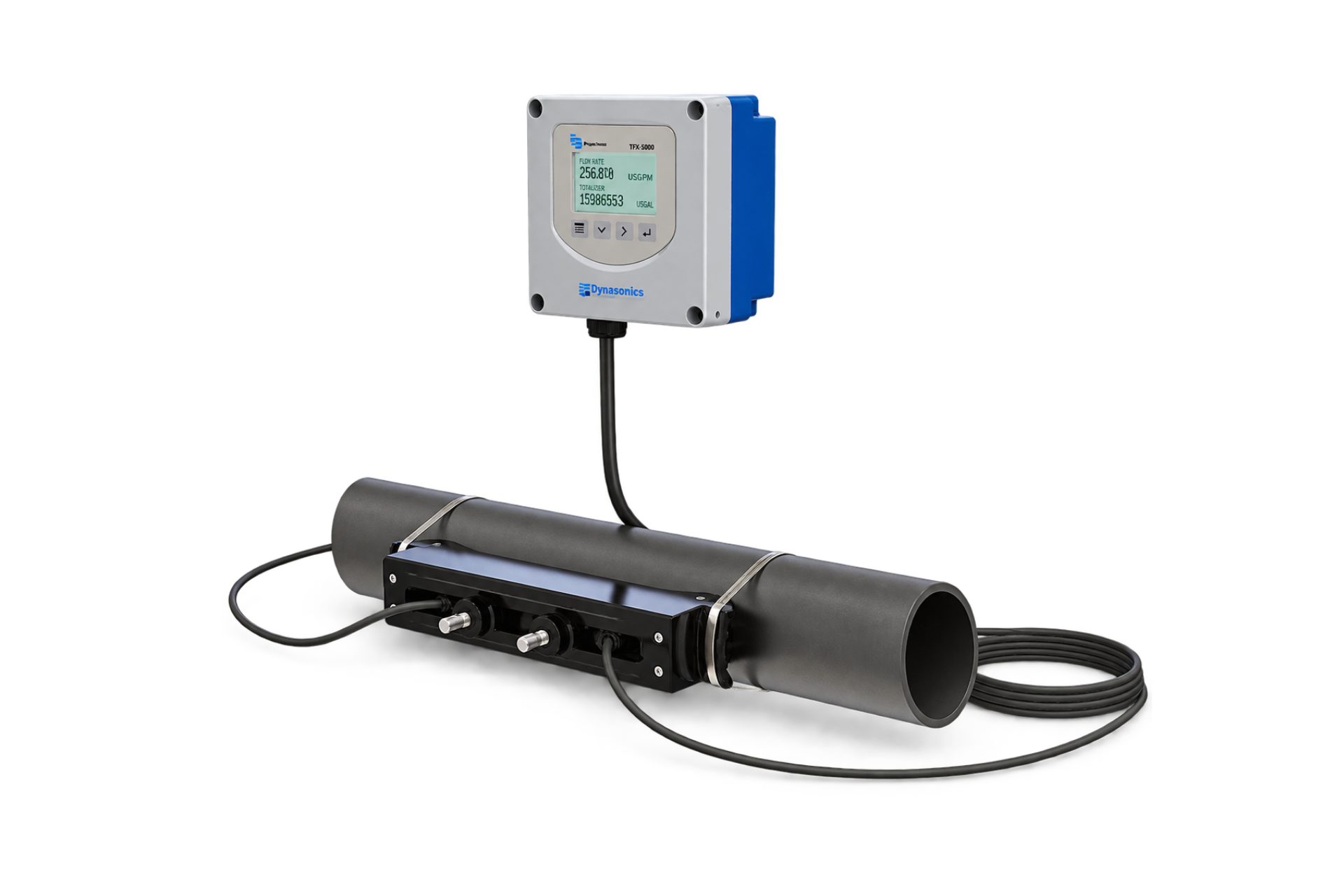

TFX-5000 Ultrasonic Clamp-on Flow Meter ของแบรนด์ Badger meter
ในด้านการบริหารจัดการพลังงาน TFX-5000 สามารถทำหน้าที่เป็นทั้ง Flow meter และ Energy Meter โดยใช้ข้อมูลอัตราการไหลร่วมกับค่าอุณหภูมิขาเข้าและขาออกของระบบ เพื่อนำมาคำนวณพลังงานความร้อนหรือความเย็นในหน่วย BTU หรือ kW ซึ่งข้อมูลดังกล่าวสามารถนำไปใช้ในการวิเคราะห์การใช้พลังงาน การแบ่งค่าใช้พลังงานในอาคาร (Cost Allocation) รวมถึงการปรับปรุงประสิทธิภาพระบบ RHVAC ได้อย่างมีประสิทธิภาพ
|
|
|
|
|
ด้วยคุณสมบัติที่ครบถ้วน ทั้งติดตั้งง่าย ความแม่นยำสูง เป็นทั้ง Flow meter และ Energy Meter และรองรับระบบ Smart Building ทำให้ TFX-5000 เป็นโซลูชันที่เหมาะสมสำหรับองค์กรที่ต้องการเพิ่มประสิทธิภาพระบบ RHVAC ลดต้นทุนพลังงาน และก้าวเข้าสู่การบริหารจัดการพลังงานอย่างยั่งยืนในยุคดิจิทัล
